GC-8860氦离子化气相色谱仪(PDHID）

GC-8860氦离子化气相色谱仪（PDHID）

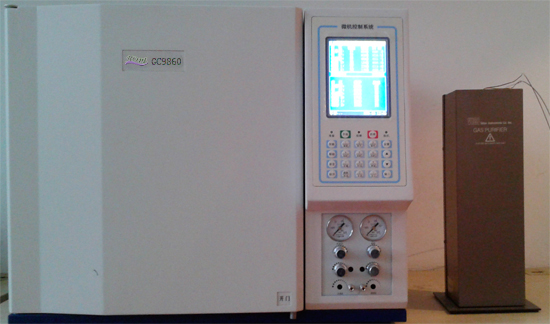

GC-8860-PDHID高纯气体分析色谱仪（氦离子化色谱仪）

    GC-8860PDHID是南京皓而普分析设备有限公司自主研发的一款用于分析高纯气体、超高纯气体中微量杂质分析的仪器；采用进口VICI 公司生产的PDHID检测器及带载气保护功能的自动切割阀门；在气路配置流程上，公司很好的吸收了进口同类产品的优点，根据客户 的分析要求不同，合理设计分析流程，更好的满足客户分析要求。

    一.产品特点
     1.气体行业专业色谱技术成 套解决方案
     2.采用VICI公司Valco带吹扫型十通与六通切换阀控制气路
     3.应用气体分离专用色谱柱分离预切再分离技术
     4.采用可分离与嵌入式单体控温柱炉
     5.工艺流程采用多路精密零死体专用阀控制多维色谱分离柱流量
     6.分析流程全部采用Valco公司316L不锈钢管路与专用镀金接头
     7.核心灵敏部件采用Valco公司PDHID脉冲氦离子检测器
     8.成套专业化的数字与全中文反控气相色谱仪

    二.应用行业
     1.空分行业
       高纯氮气分析；高纯氩气分析；高纯氧气分析 ；高纯氪气分析；高纯氙气分析；液氧中乙炔、氧化亚氮分析
     2.特气行业
       高纯硅烷分析；高纯磷烷分析；高纯氯气分析；高纯氯化氢分析；高纯六氟化硫分析 ；高纯四氟化碳分析；高纯三氟化氮分析；高纯氢气、超纯氢气分析；高纯氦气分析；高纯氨分析等
     3.电力行业
       六氟化硫纯度分析；六氟化硫分解产物分析
     4.煤化工行业
       高纯丙烯、乙烯分析；乙烯、聚乙烯、丙烷中微量CO分析

   三.适用标准
     1.高纯气标准
        GB/T 7445-1995 《纯氢、高纯氢、超纯氢》 GB/T 14599-2008《纯氧、高纯氧和超纯氧》
        GB/T 8979-2008《纯氮、高纯氮和超纯氮》 GB/T 4842-2006《氩》
        GB/T 4844.3-1995 《高纯氦》 GB/T 17873-1999《纯氖》
        GB/T 5829-2006《氪气》 GB/T 5828-2006《氙气》
        HG/T 3633-1999《纯甲烷》 GB 10621-2006《食品添加剂 液体二氧化碳》
     2.电子气标准
        GB/T 16942-2009《电子工业用气体 氢》 GB/T 16943-2009《电子工业用气体 氦》
        GB/T 16944-2009《电子工业用气体 氮》 GB/T 16945-2009《电子工业用气体 氩》
        GB/T 14604-2009《电子工业用气体 氧》 GB/T 14600-2009《电子工业用气体 氧化氩氮》
        GB/T 14601-2009《电子工业用气体 氨》 GB/T 14602-93《电子工业用气体 氯化氢》
        GB/T 14603-2009《电子工业用气体 》GB/T 18994-2003《电子工业用气体高纯氯》
        GB/T 14851-93《电子工业用气体 磷化氢》 GB/T 17874-1999《电子工业用气体 》
        GB/T 15909-2009《电子工业用气体 硅烷》 GB/T 21287-2007《电子工业用气体 三氟化氮》
        GB/T18867-2002《电子工业用气体 六氟化硫》

   四.技术参数
     高纯气体的分析是一个复杂的过程 ，不仅需要高灵敏的检测器，还要考虑样品本身的特性及其背景，如吸附、取样及分析过程中是否有空气混入、系统的密闭性、系统 的死体积等环节，公司总结了高纯气体分析过程中的技术难点，并给出了所有难点的解决措施，使GC-8860-PDHID氦离子化气相色谱 仪成为国内*专业的高纯气体分析系统，很好的完成了气体中微量杂质，特别是ppb级的杂质的分析。
 主要特点：

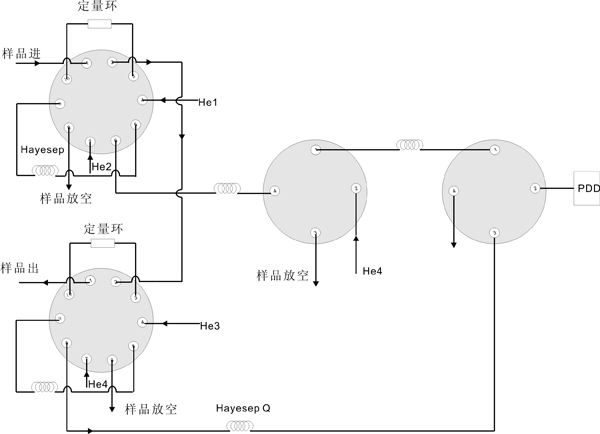

      1.中心切割与反吹系统： GC-8860PDHID氦离子化气相色谱仪采用多阀多柱的中心切割与反吹系统，该系统由多个吹扫型十通阀及多根色谱柱联合组成，通过工 作站设置
        的时间程序自动控制其进样、切换、切割与反吹等过程，完成包括高 纯氮、高纯氢、高纯氧、 高纯氦、高纯二氧化碳、高纯氩、氪气、氙气、氖气等高纯气体以及硅
        烷等电 子工业用气体中痕量杂质的检测：

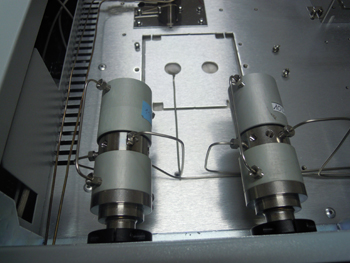

      2.VALCO吹扫型十通阀： GC-8860-PDHID氦离子化气相色谱仪所配备的均为原装进口VALCO生产的,阀体始终在He的保护下，防止了在阀的动作下，空气渗透进 分析流路。


      3.经特殊加工的色谱柱技术 :  色谱分析柱进过特殊处理，解决样品的吸收与拖尾问题。
      4. HP-2氦气纯化器： 可纯化气体：He、Ar、Ne、Kr、Xe、Rn 操作压力：1000Psi 去除气体：H2、O2、N2、CO、CO2、CH4、H2O、 NO、NH3、CF4等
        残留浓度：  ≤10ppb


      5. 无死体积取样阀:  特制的带放空的无死体积进样阀。
      6. 载气专用减压阀： 不锈钢双级减压阀，压力控制更稳定。

    五.仪器参数

    1.主机参数
    GC -8860系列网络气相色谱仪是由上海奇阳信息科技有限公司利用其强大的技术开发实力，采用了全新的工业造型、电子线路，并将当 今的主流技术（IP技术）应用于气相色谱仪，开发出的新型气相色谱仪。仪器彻底摒弃了停产芯片或拆机芯片以及即将淘汰的RS232 通信串口，采用了*新的高集成度的工业级芯片、总线技术、以太网技术、微流量气体控制技术以及数据处理技术、优化了温控程序 和气路控制，从根本上提高了仪器的可靠性和可维护性。
    GC-8860系列网络气相色谱仪由于采用了网络技术并内置了谱图数据处理技术，彻底打破了现有国产色谱仪的繁琐笨重的工作模式。 使得多台色谱仪共用1套计算机完成数据分析、打印、存储成为现实,并实现了仪器的远距离监控和色谱数据的远距离传输，程度 的降低了用户的实验室投资以及运行费用，方便了企业管理人员对产品质量的定时跟踪管理。
    ☆ 操作显示：５.７寸点阵汉化彩色液晶（可配备触摸屏）
    ☆ 温控区域：6路
    ☆ 温控范围：室温以上8℃～450℃，增量： 1℃， 精度：±0.1℃
    ☆ 程序升温阶数：16阶
    ☆ 程升速率：0.1～80℃/min
    ☆ 外部事件：4路；辅助控制输出4路
    ☆ 无需外接工作站并提供模拟输出接口。
    ☆ 多柱箱：箱炉可独立控温与恒温加热块与柱炉体采用可分离与嵌入式技术 安装与拆卸实用方便 炉体与外箱盒设计分体, 安装色谱柱, 分离与嵌入加热块,填装保温棉材等都人性化设计.

    2.氦离子检测器

    PDHID是利用氦中稳定的，低功率脉冲放电作电离源，使被测组 分电离产生信号。 PDHID是非放射性检测器，对所有物质均有高灵敏度的正响应。
    ☆ 非放射性检测器，使用安全
    ☆ 检测灵敏度，气体中杂质的*小检测浓度达5ppb Valco PDHID氦离子化检 测器对6种杂质的检测限（ppb）


  六.分析谱图

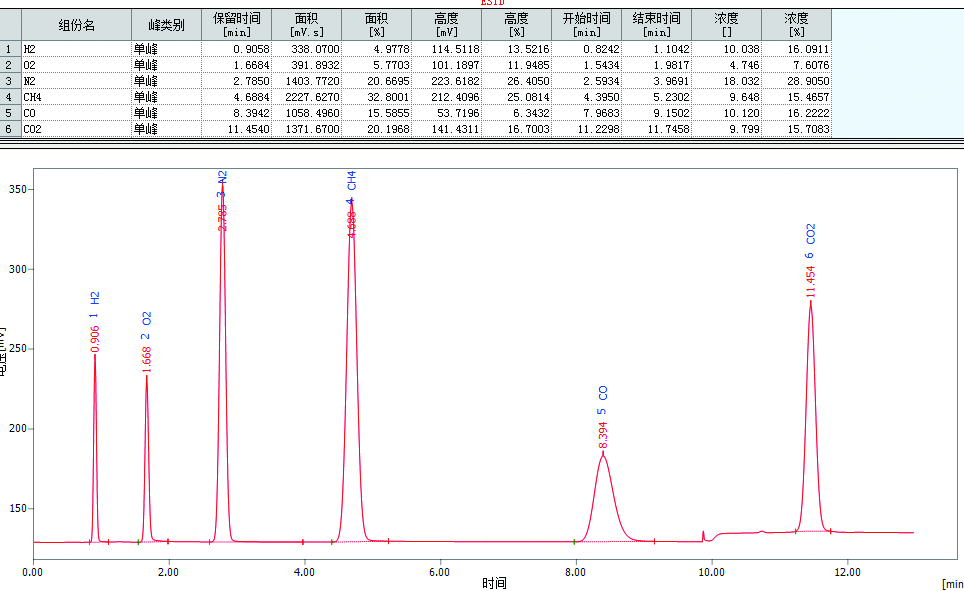

    1.标准样品气

  2.高纯氢气

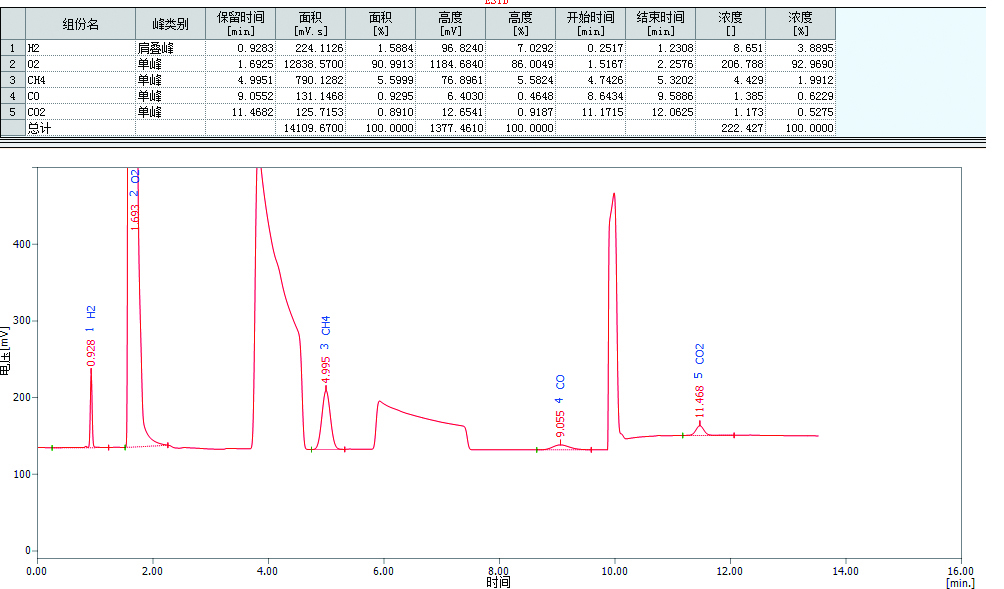

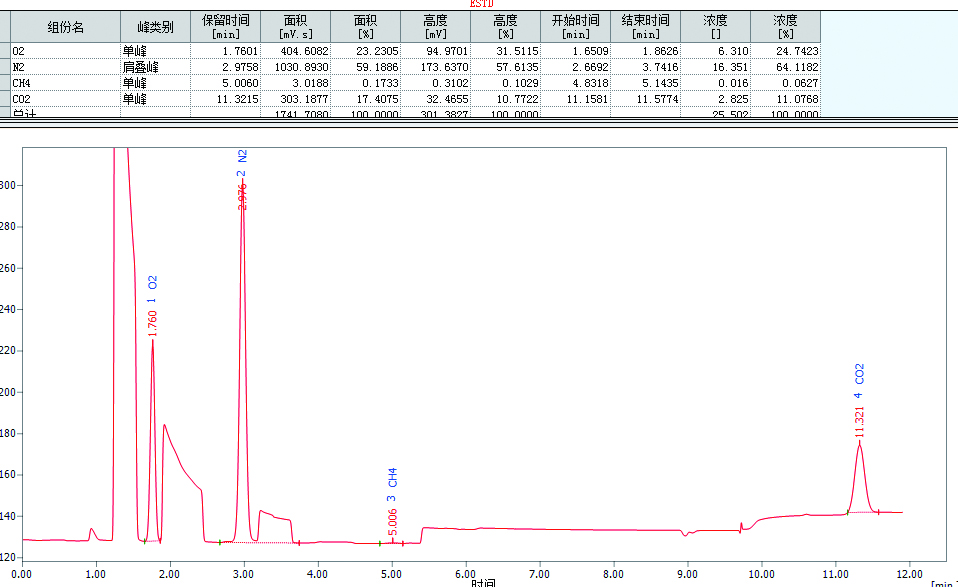

  3.高纯氩气

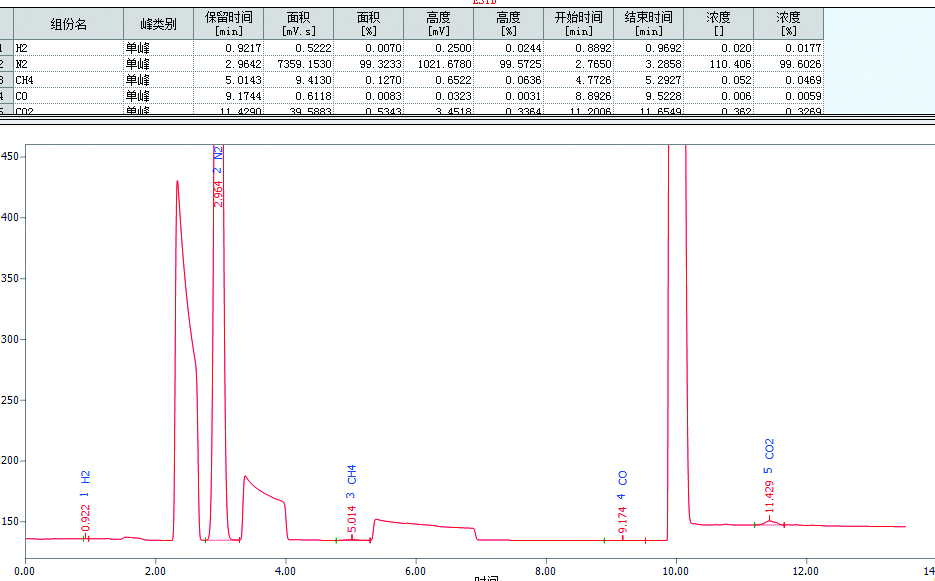

  4.高纯氮气
